基板(PCB)の発注

基板の発注は自作キーボード設計でよく利用されるJLCPCBで行います
少し手間がかかりますが順を追っていけば難しくはないのでがんばって下さい

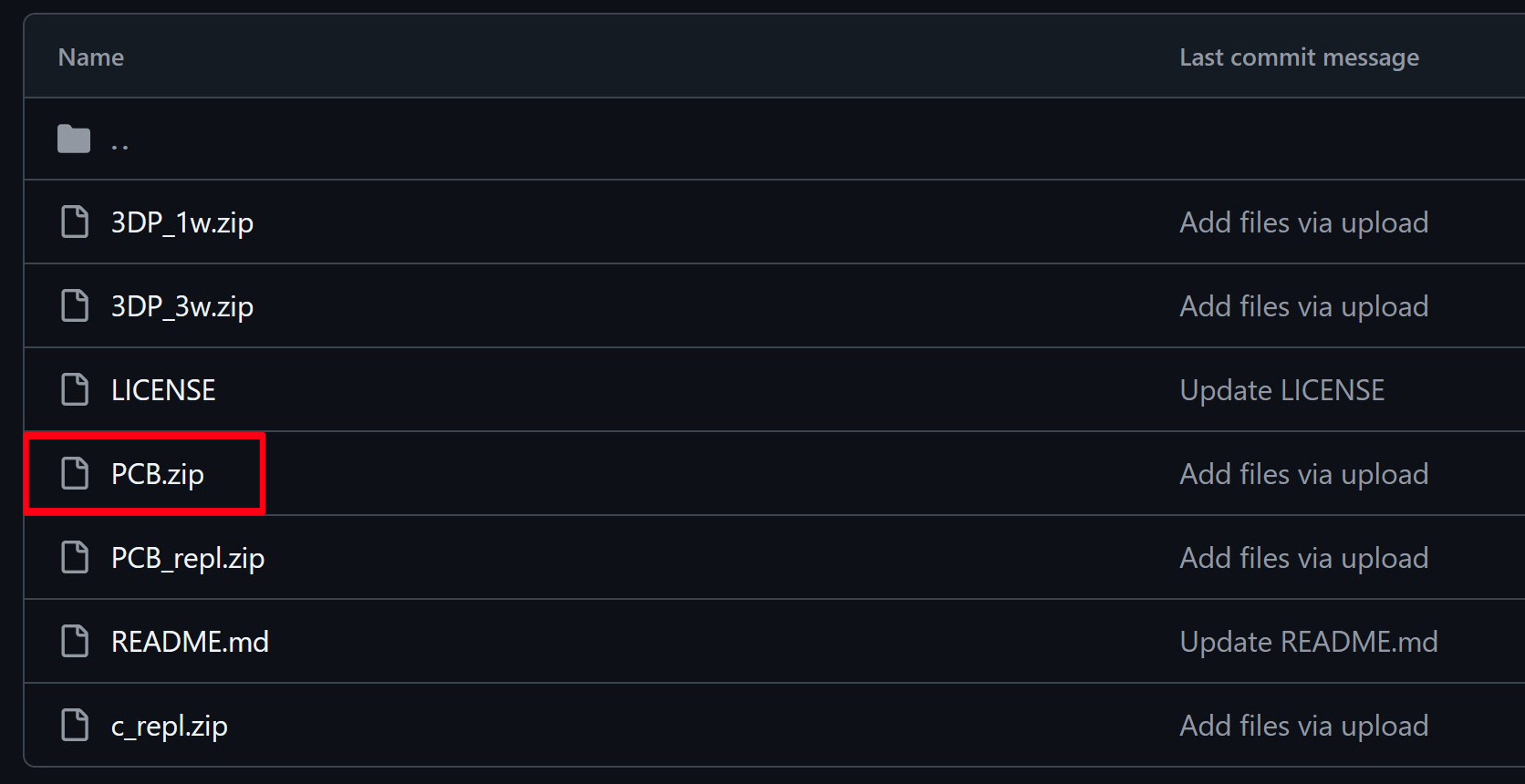

ここからzipファイルをダウンロード
データの使用はREADMEを読んで自己責任でお願いします

アカウント作成手順については分かりやすいサイトがいくつもあるので省略します
｢JLCPCB アカウント作成｣で検索して下さい

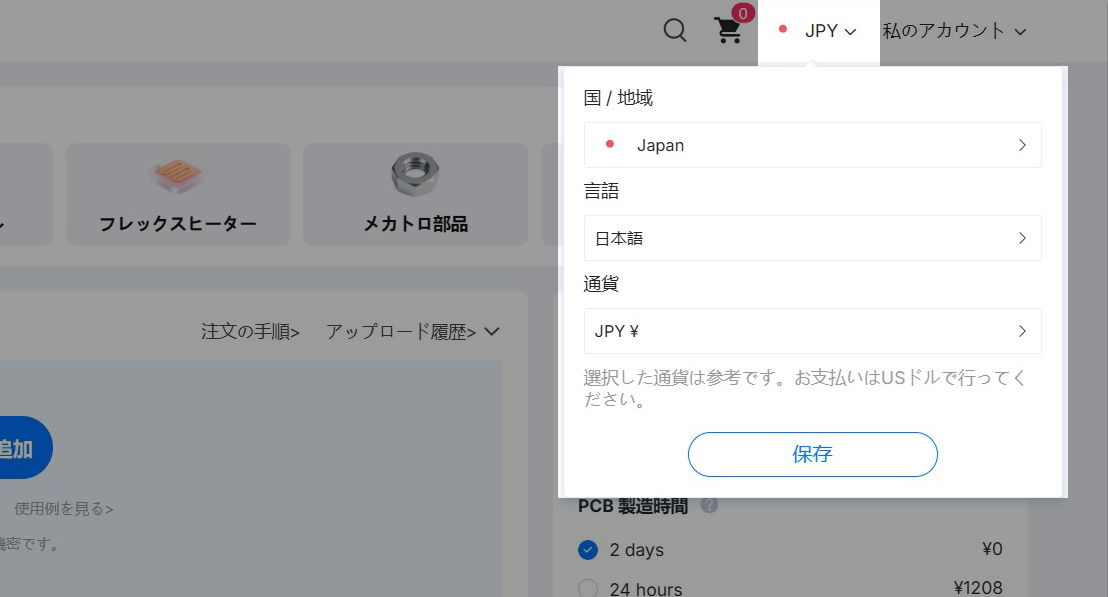

アカウントを作成したら右上の設定から
国をJapan､言語を日本語､通貨をJPYに変更して下さい

海外サイトなので支払い方法はペイパルがおすすめです

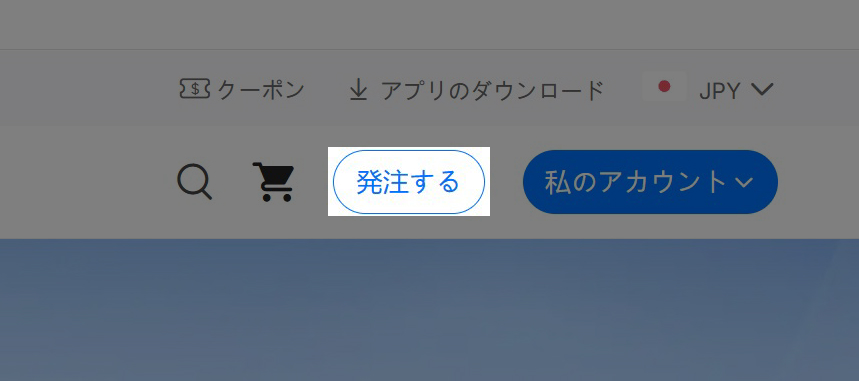

右上の発注ボタンから発注ページに入り

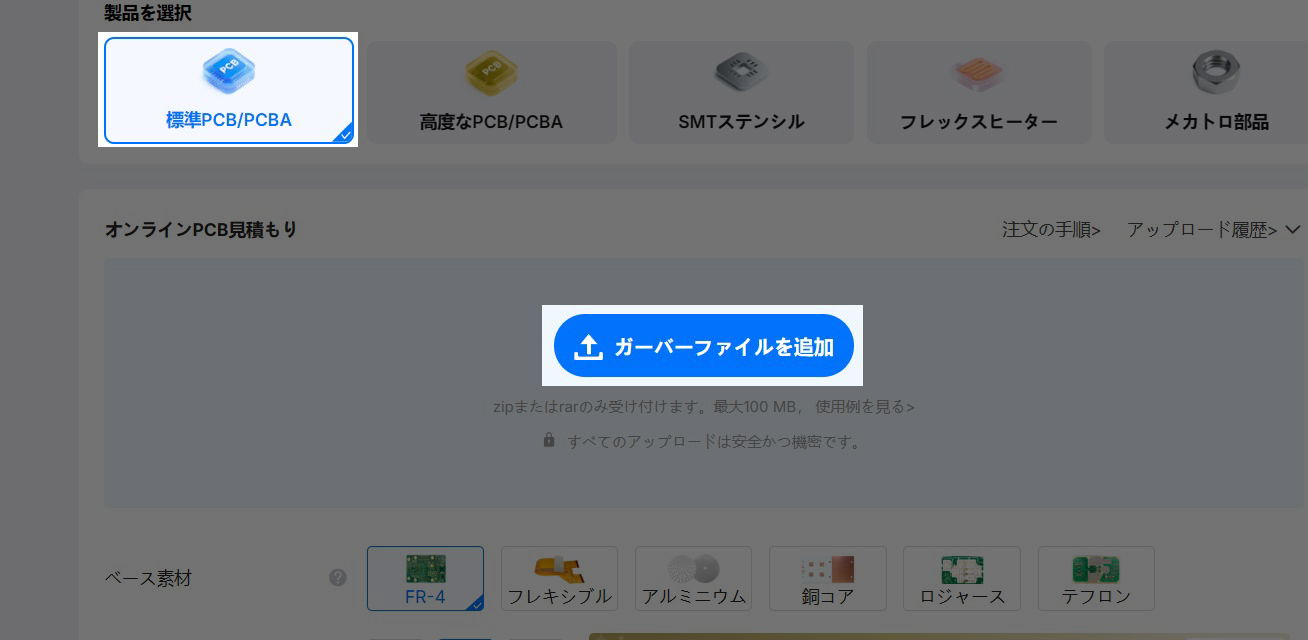

PCB発注ページに切り替えて｢ガーバーファイルを追加｣をクリック

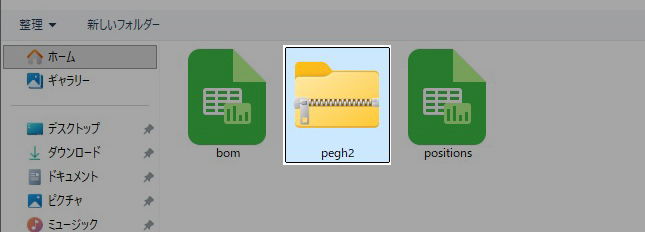

1wheelフォルダのpegh2.zipをアップロードします

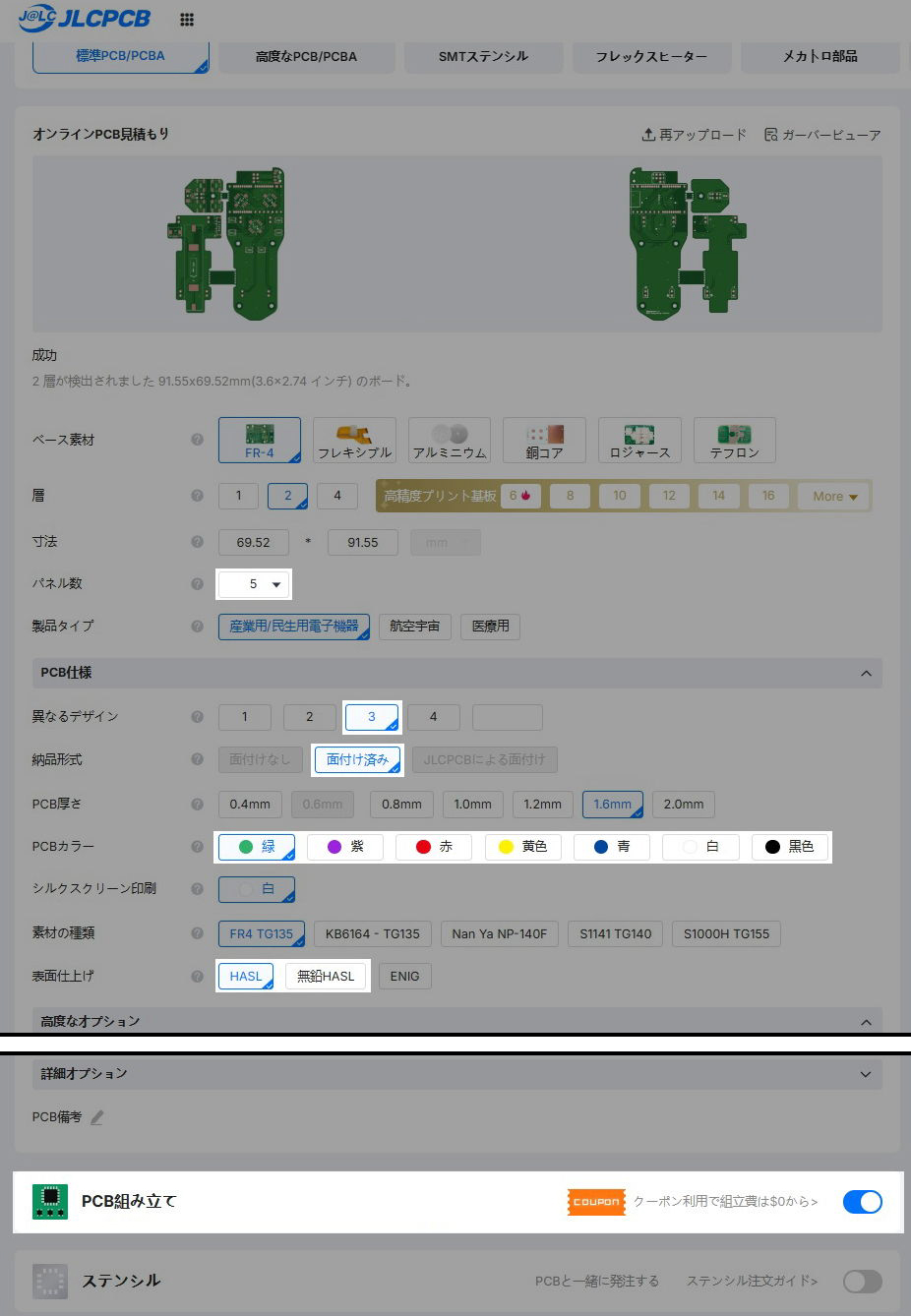

変更するのはこの部分です

･最低発注枚数は5枚です

･3種類の基板を1枚にまとめているので｢3｣｢面付け済み｣を選択して下さい

･PCBカラーは好きな色を選んで下さい

･HASLと無鉛HASLは使用上差はありません､廃棄する場合は無鉛HASLの方が環境に優しいです

無鉛HASLと特定のPCBカラーを組み合わせると価格が高くなります

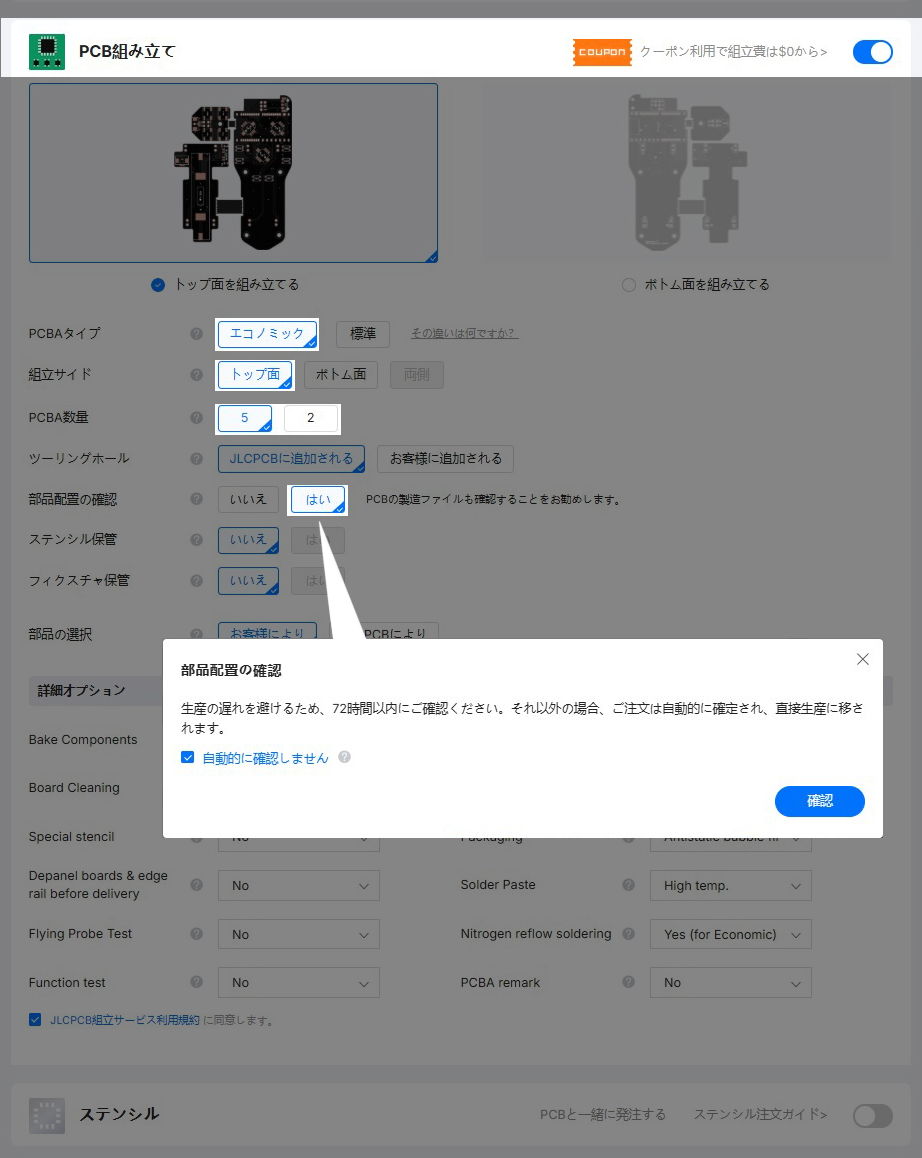

･PCB組み立てにチェックを入れて下さい

PCBA = 部品取付け済み基板

このように選択して下さい

･表側にのみ部品を取り付ける安価なプランです

･生産する基板のうち何枚に部品取り付けを行うかの選択で最低発注枚数は2枚です

･部品配置の確認はJLCPCBのスタッフが配置確認してくれるオプションです

左上の部品表をクリック

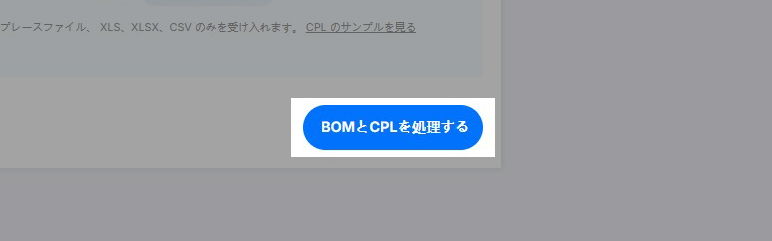

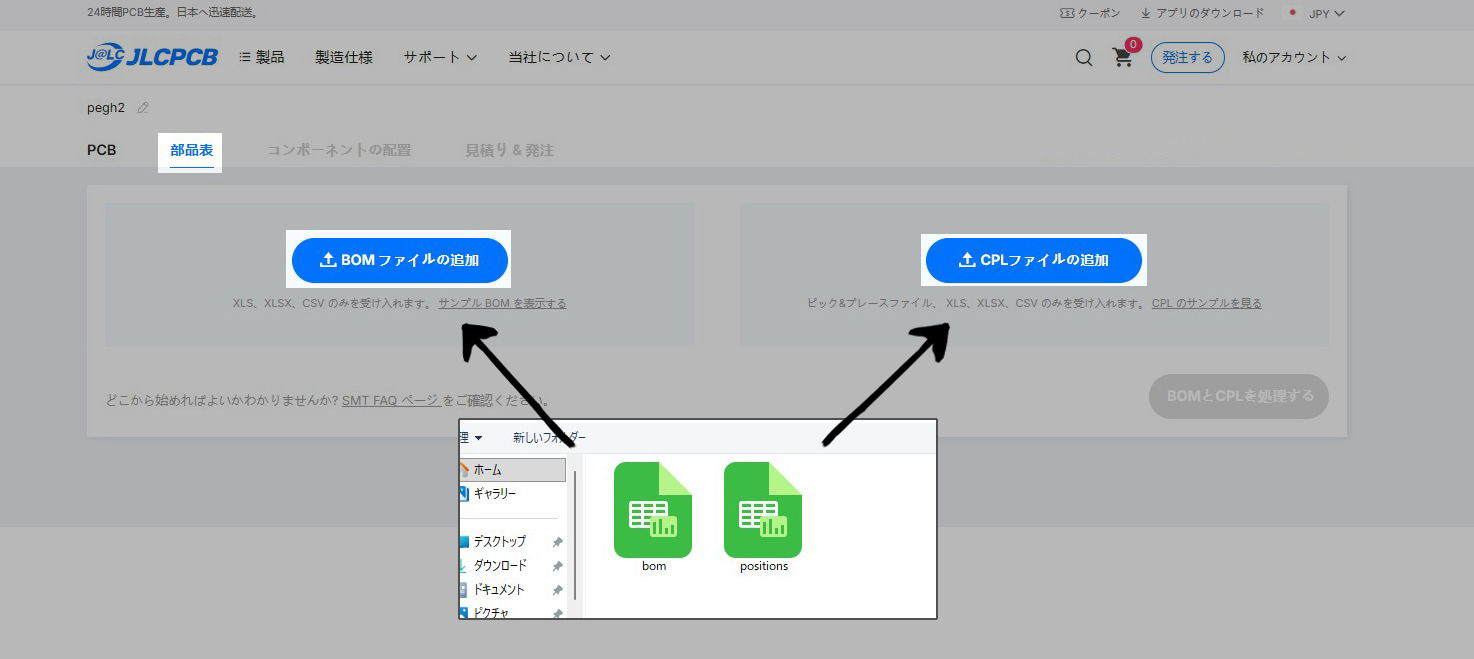

｢BOMファイルの追加｣をクリックしてbom.csvを､
｢CPLファイルの追加｣をクリックしてpositions.csvをアップロードします

BOM = 取付け部品リスト
CPL = 取付け部品の位置情報

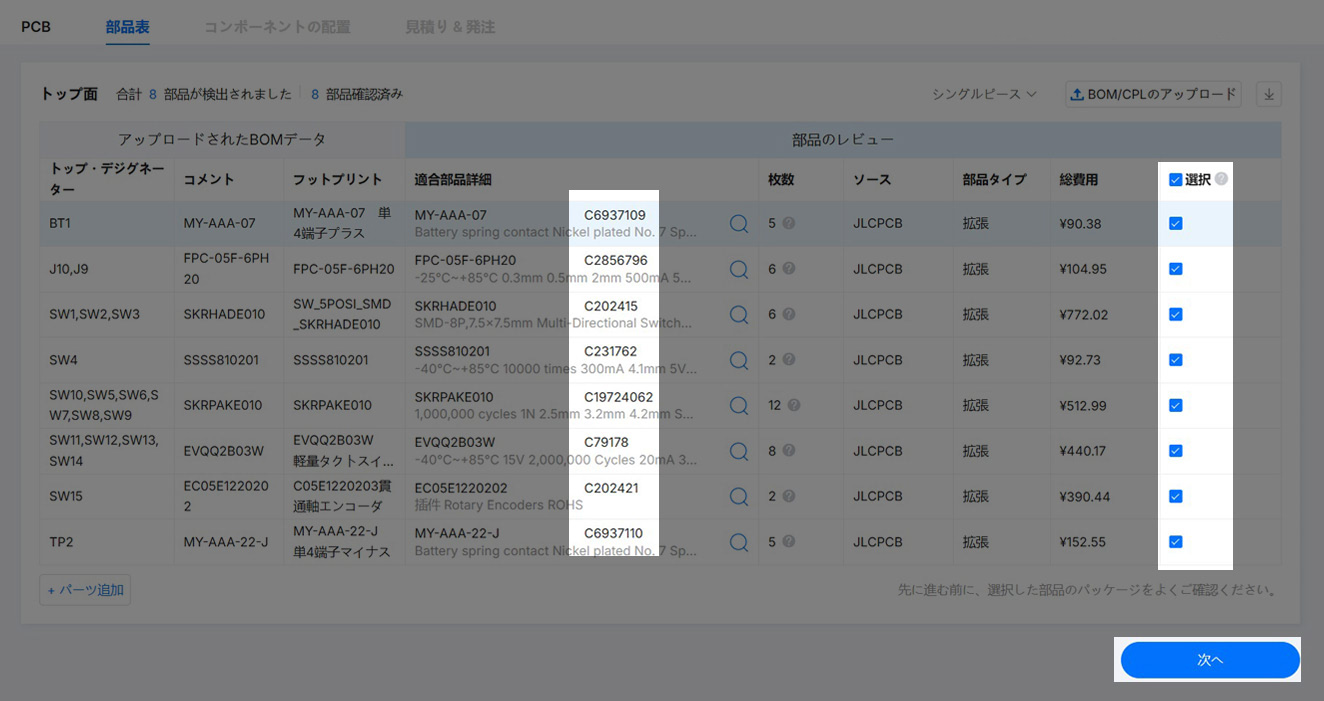

部品の品番が合っているかと
チェックが入っているかを確認して次に進みます

※部品が欠品している場合はこちらを読んで下さい

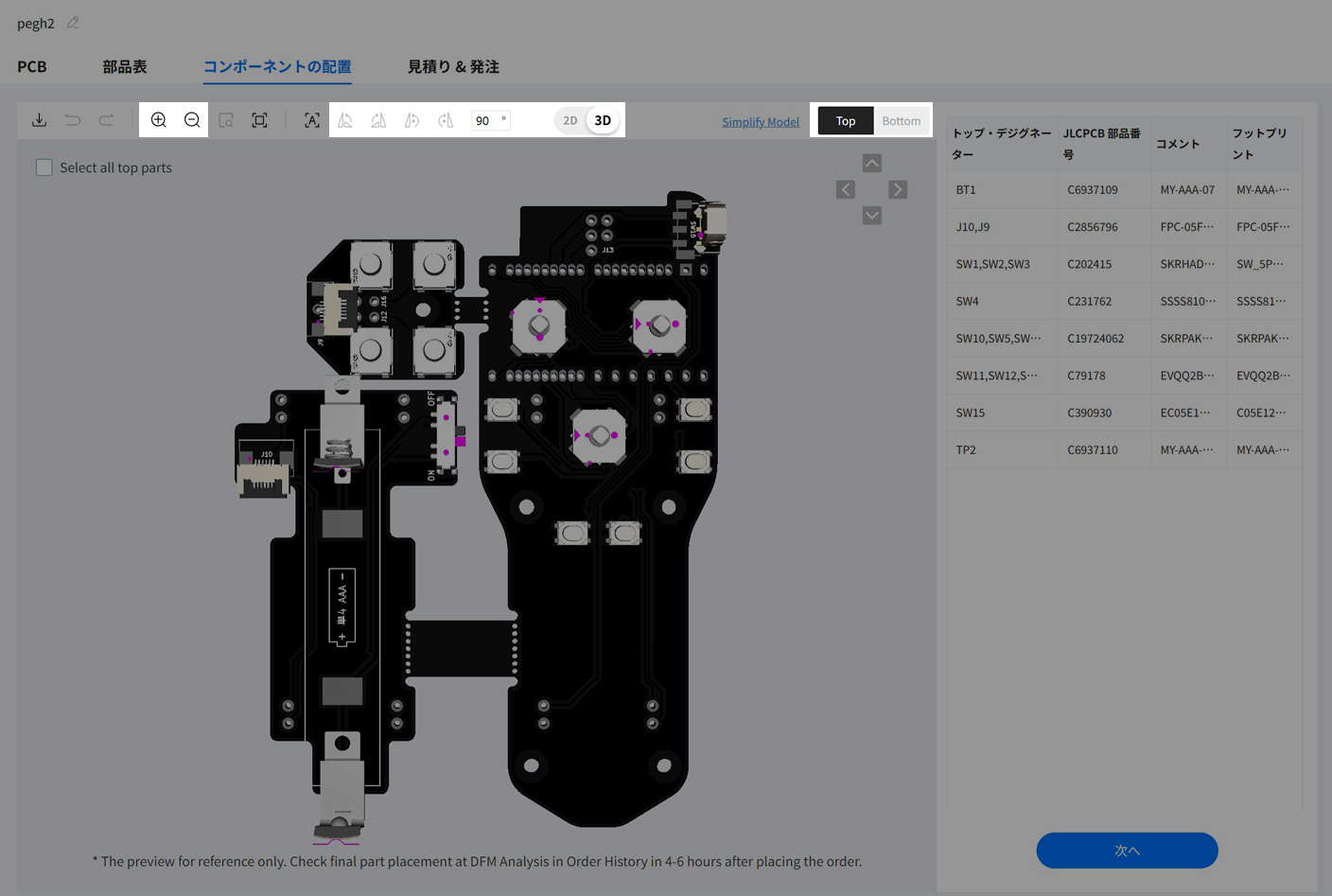

プレビューで部品の取り付け位置調整を行います

いくつかの部品が大きくずれているので
ツールバーで2Dモードに切り替え部品をクリック＆ドラッグで位置調整をして下さい

Top Botomで表裏を切り替え
部品を選択した状態で右クリックすると角度調整ができます

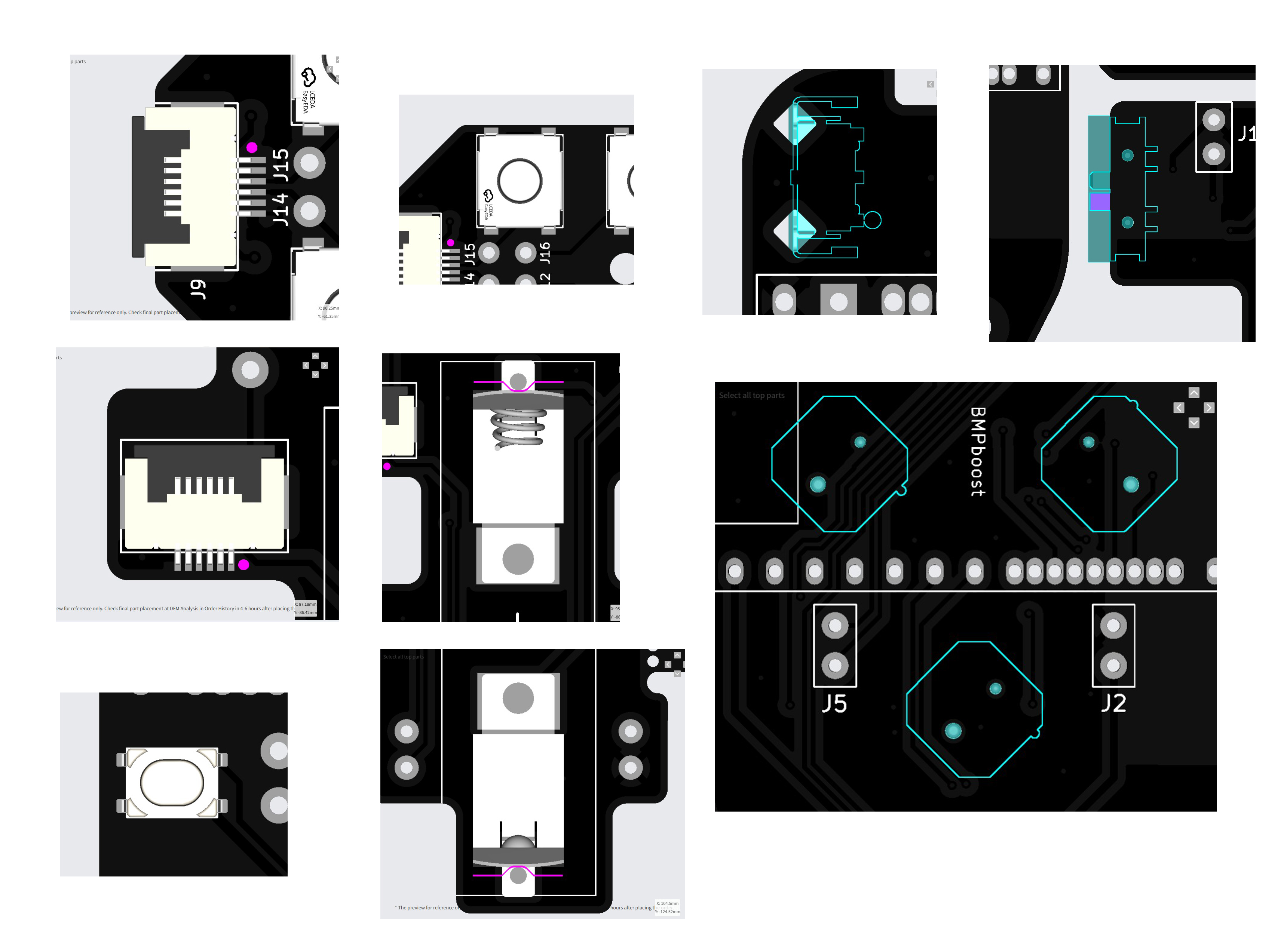

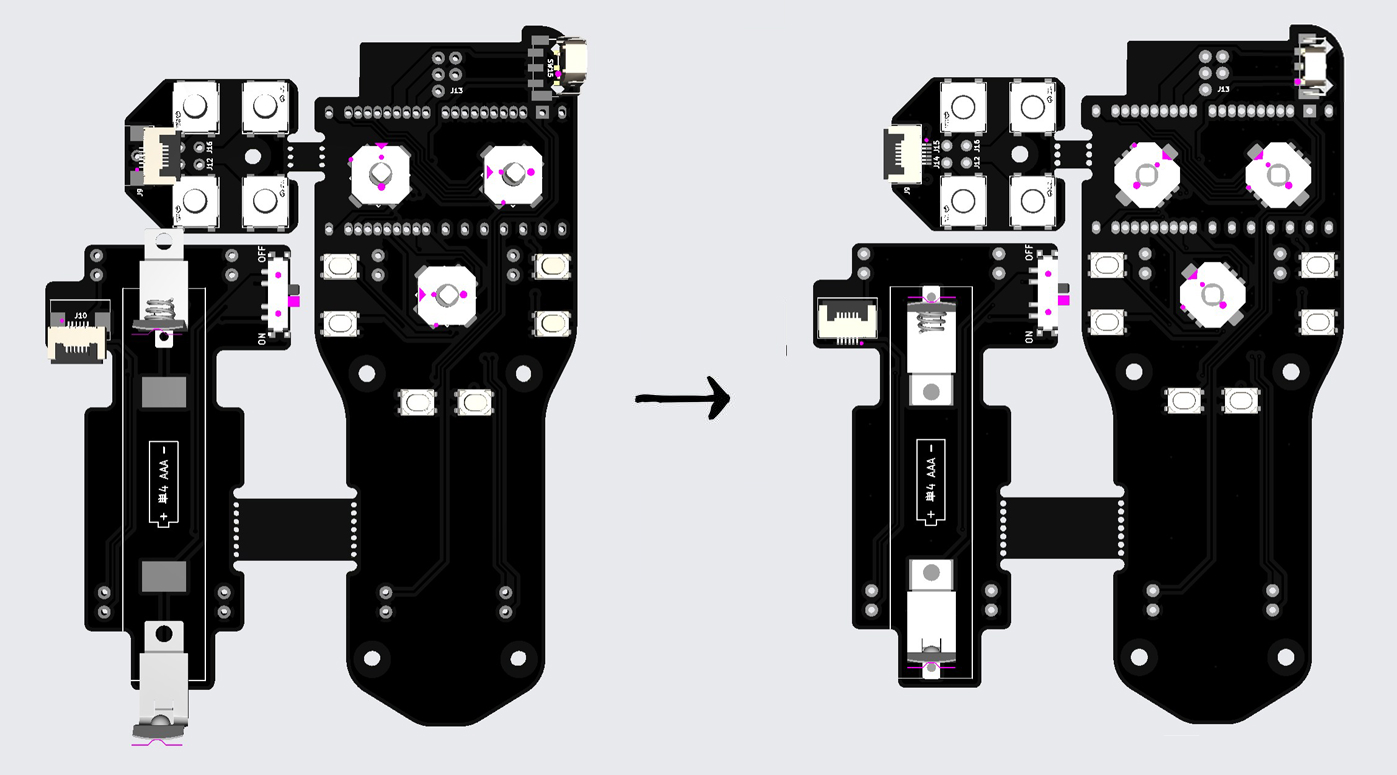

各部品はこの位置と角度に調整して下さい
右3種類の部品は裏に位置合わせ用のピンが付いているので
裏から確認した方が分かりやすいです

終わったら3Dに切り替えグリグリ動かしながら全体を確認します

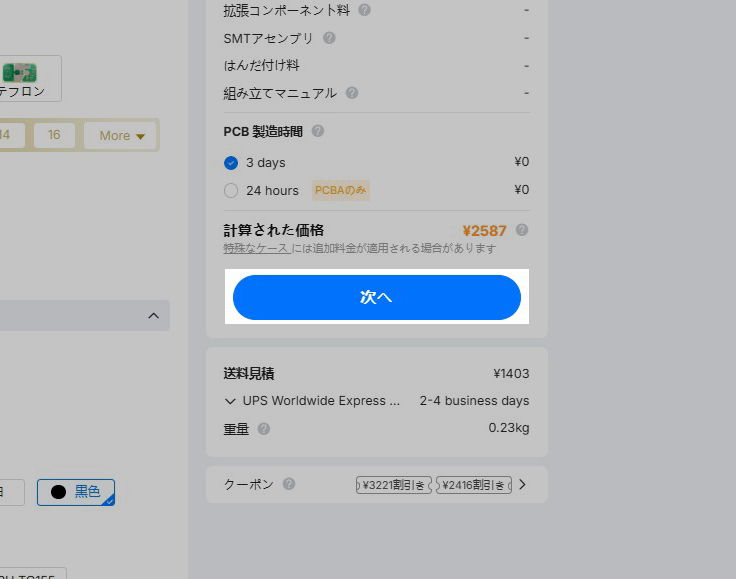

問題なければ次へ進んで下さい

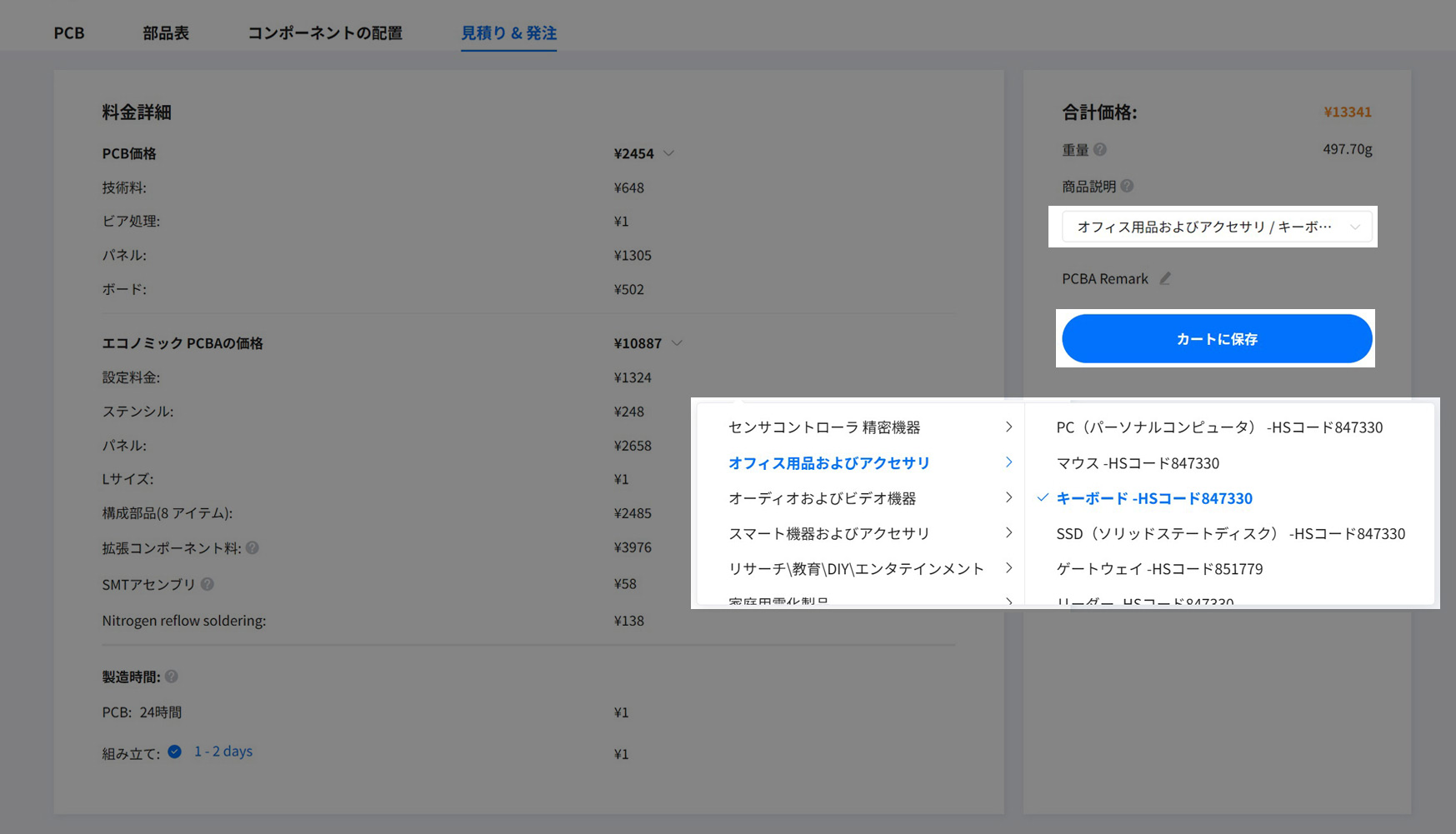

スティック型キーボードなので商品説明はこのように選択して下さい

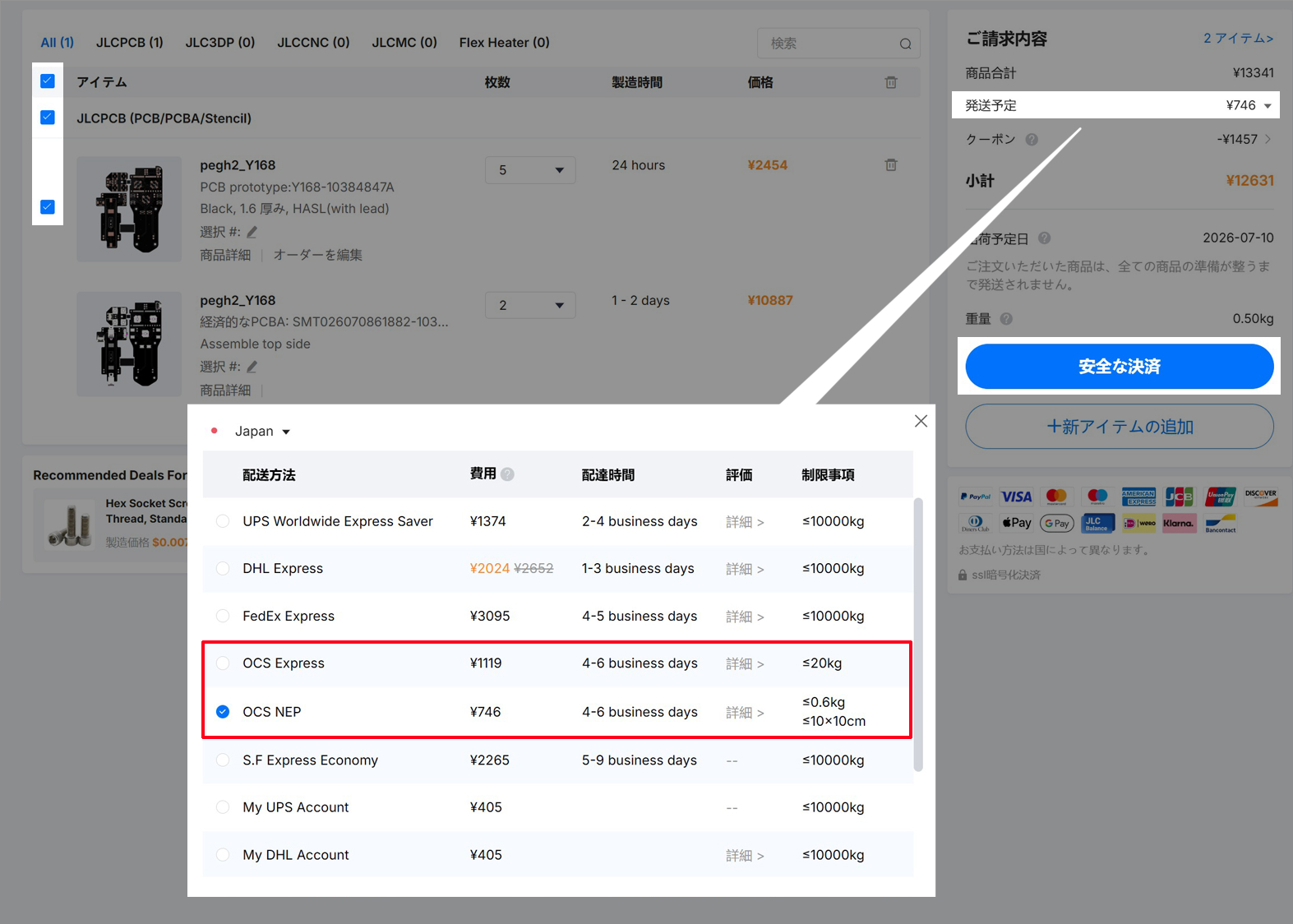

発送方法はOCSが安くて早いです
普通サイズの荷物はOCS Expless､軽量で小さいサイズの荷物はより安価なOCS NEPが選択できます

しばらくして発注履歴から部品配置の最終確認ができるようになります
問題なければ生産を進めるボタンを押して下さい
問題があればどこを直すかコメントを添えて修正要求をします

データの審査が終わると発注履歴のページから支払いが出来るようになります
初回登録時のクーポンは割引率が高いので決済時に必ず適用して下さい
