Peghammer

3ホイール版

発注組立設定はほぼ同じなので補足のみです
作製する場合は1ホイール版ビルドガイドと合わせて読み進めて下さい

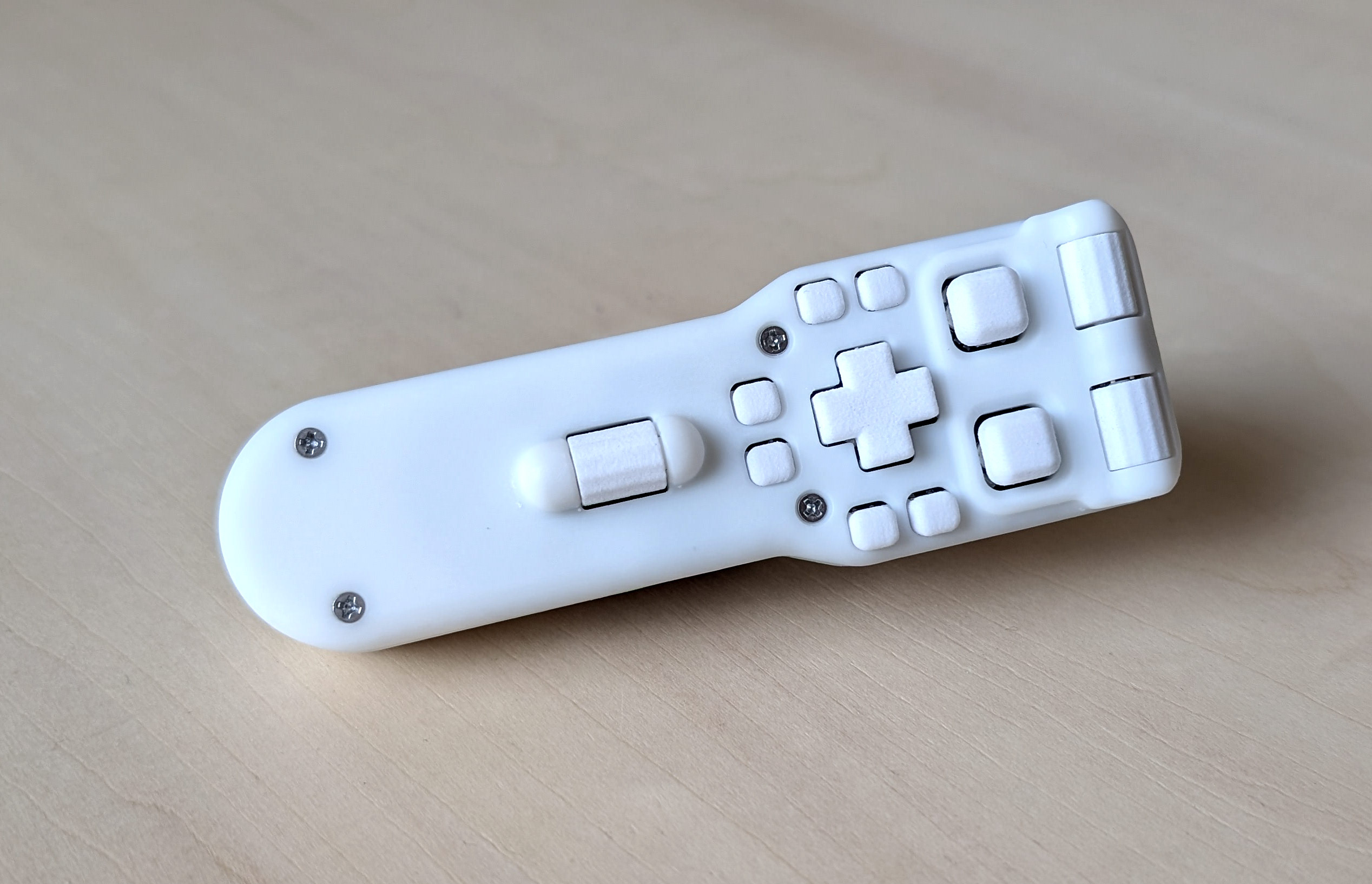

25ボタン + 3ホイール(プッシュなし)
ホイールはボタンとの組合せで最大15ホイール分のツール割り当てが可能
作成費用は+1000円くらいです

ここからPCB.zipと3DP_3w.zipをダウンロード
データの使用はREADMEを読んで自己責任でお願いします

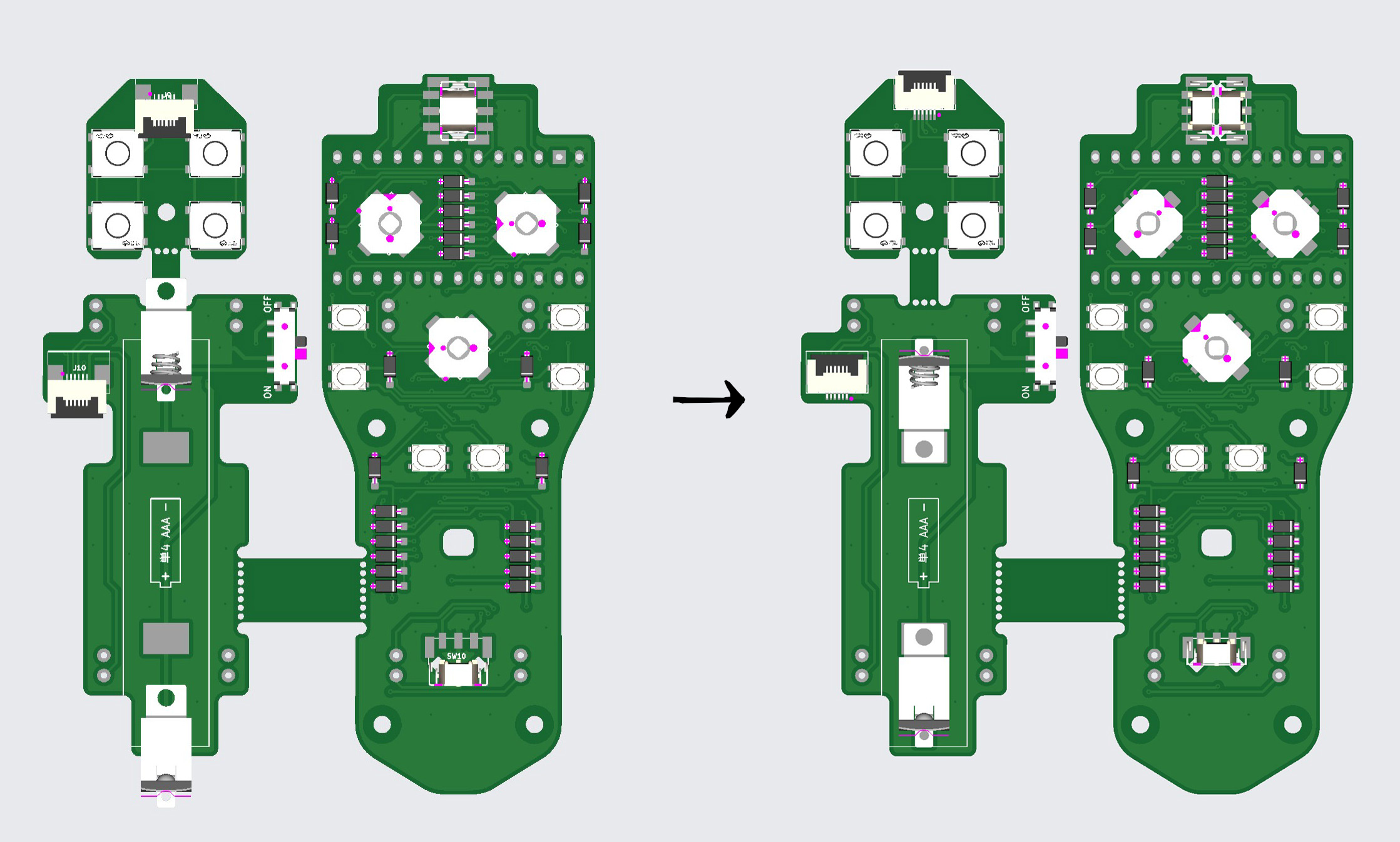

1ホイール版から3ホイール版に作り変えたい場合
トリガー基板と電池基板は共通なのでメイン基板だけ発注して下さい
交換用の基板を単体で発注する

PCB.zipの3wheelフォルダの中にあるファイルを使用します

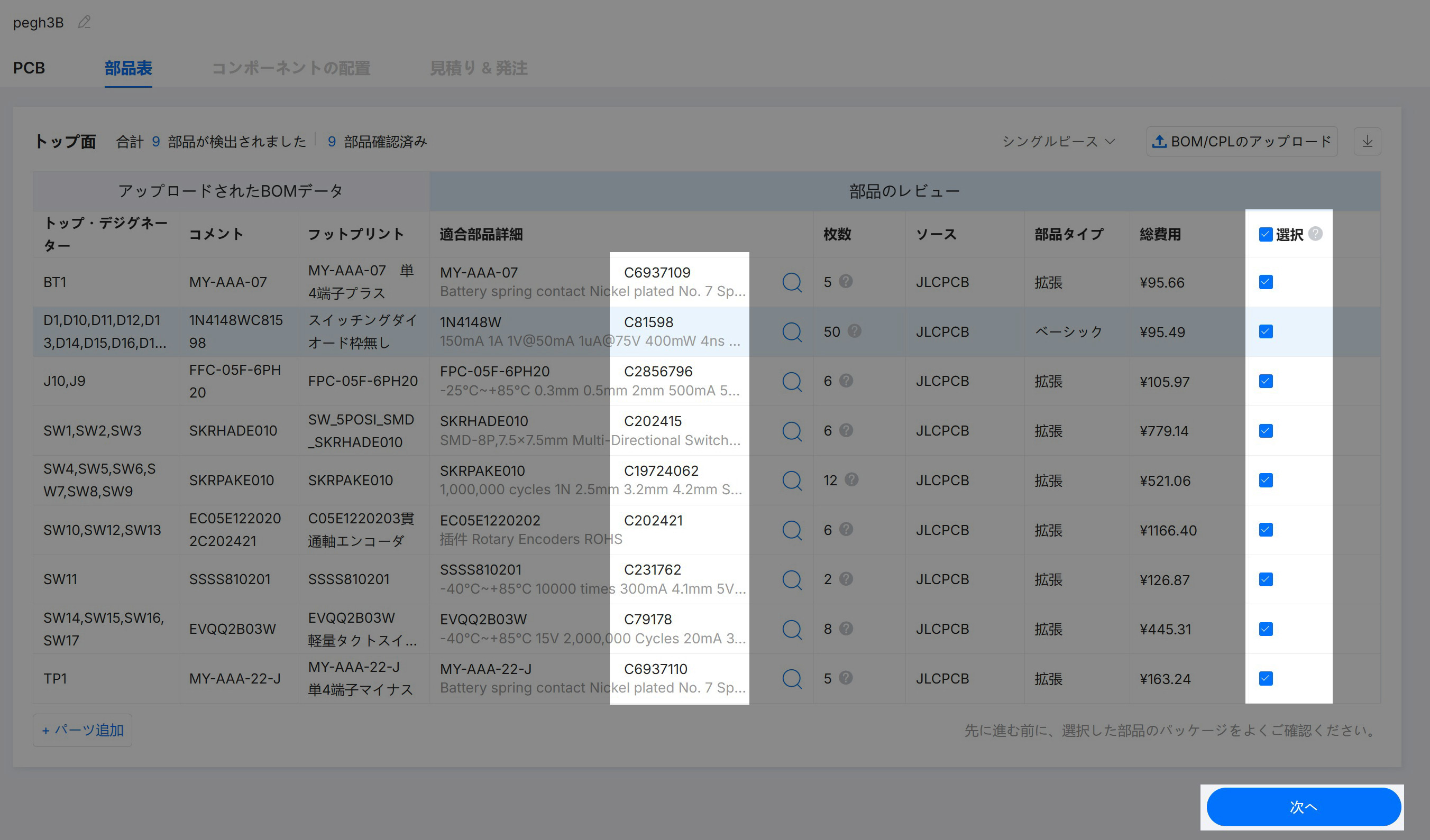

取付部品のリストに間違いはないか確認して下さい

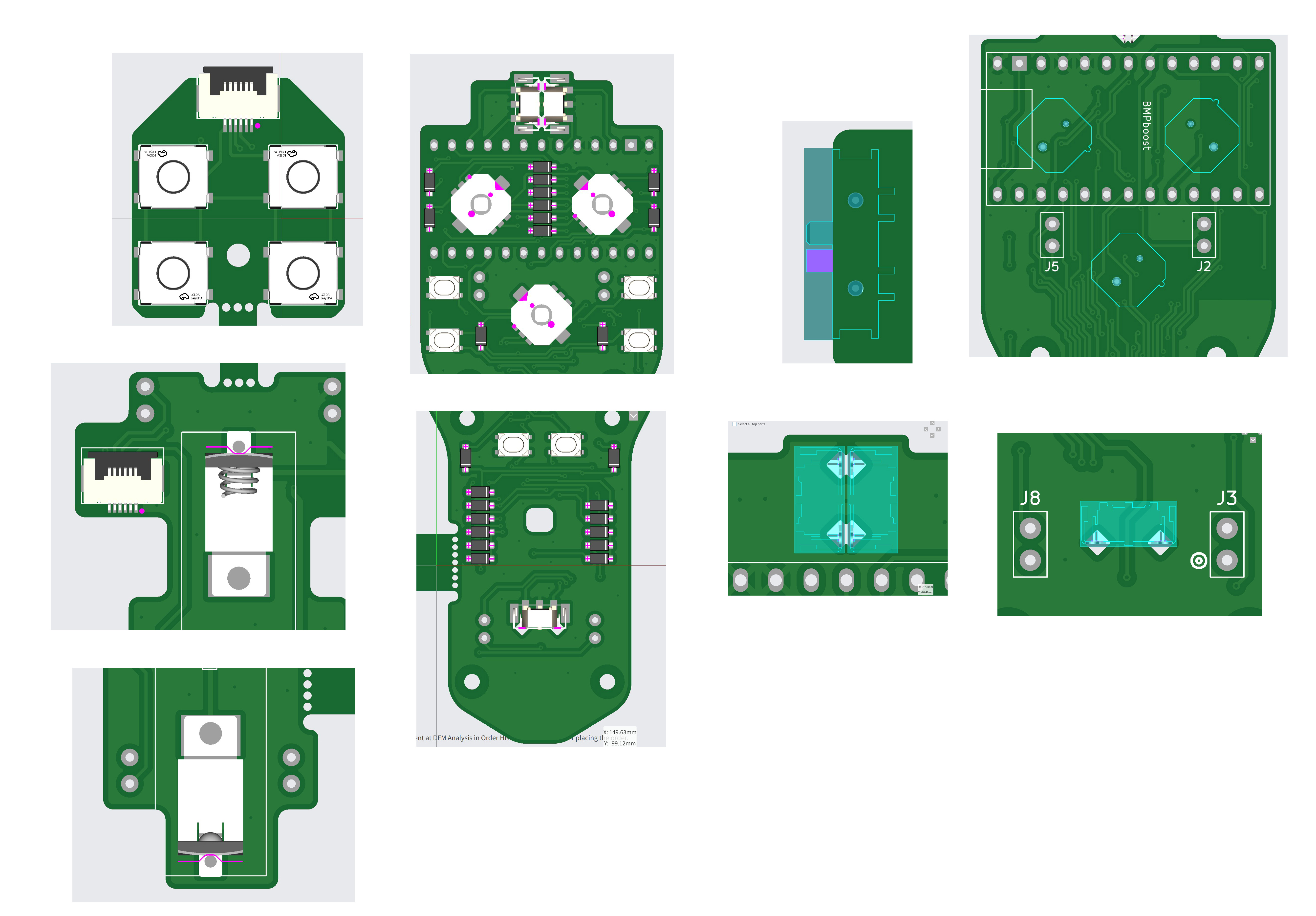

部品の位置と角度はこのように調整して下さい

ダイオード※の縦置きは+が上側､横置きは+が左側に来るようにして下さい
ctrlキーを押しながら選択するとまとめて移動させることができます

※黒い長方形のチップ部品

3DP_3w.zipの中にあるファイルを使用します
LサイズとLサイズショートトリガーの2種類から選んで下さい

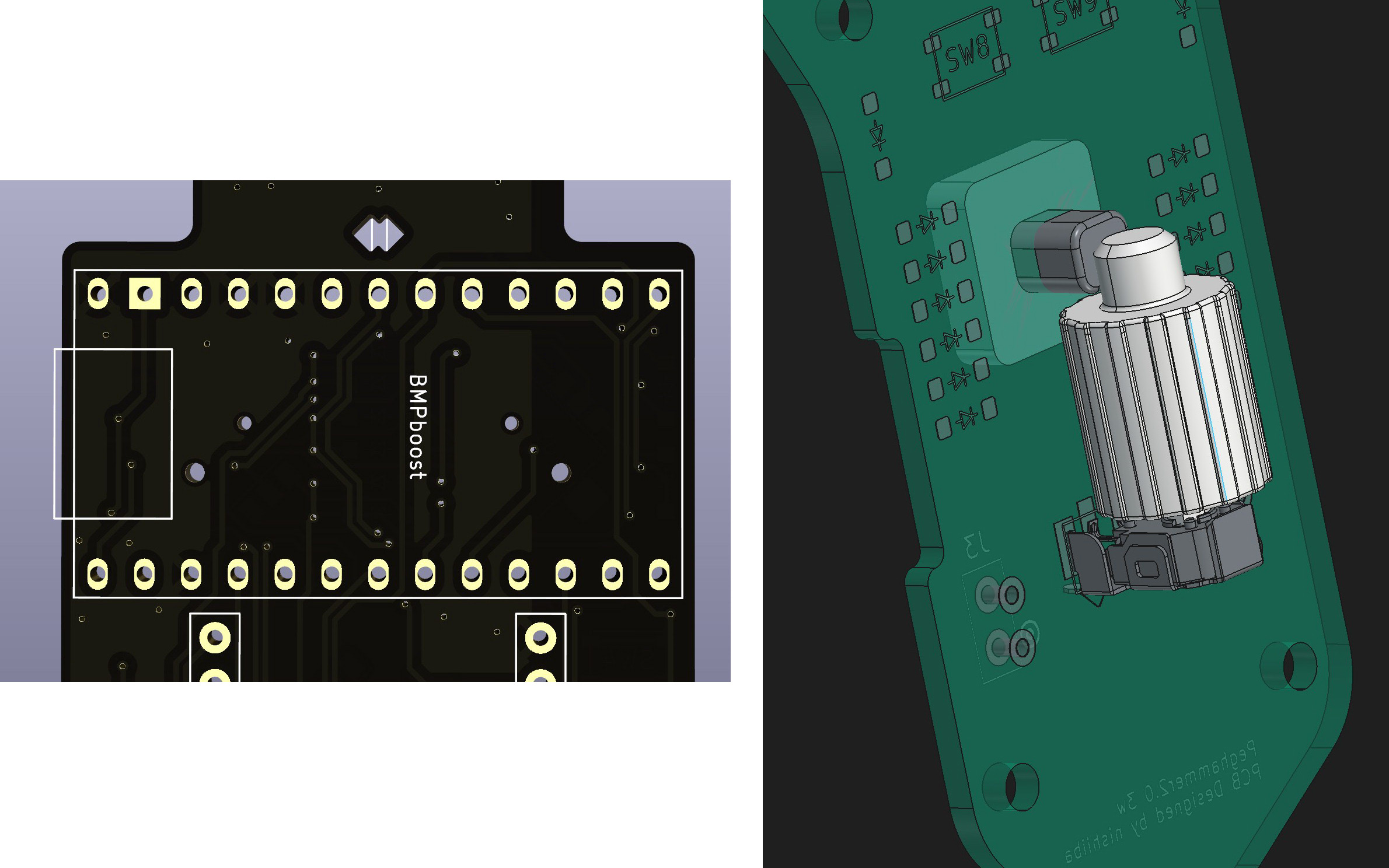

マイコンは使用するピンが少ないのでコンスルーのピン差し替えは不要です
ここに差し込めるよう短くカットして下さい

中央のエンコーダはホイールを差し込んだら基板の裏から固定ピンを差し込んで下さい

他は1ホイール版とほぼ同じです

ここからファームウェアをダウンロード
keymap-editorを使用する場合はこのリポジトリをフォークして下さい

このビルドガイド（文章・画像）は CC BY 4.0 の下に提供されています。
